如何使用万用表 交流电压在万用表上的符号是什么？如何使用万用表？

在万用表上，交流电压的符号一般为

ACV

或

V~。

其中，“

AC

”是交流电的简称，“

V

”是电压的单位符号，由于交流电的波形通常为正弦曲线，所以通常也用“

V

”后面加一个“波浪号（

~

）”来代表交流电电压。

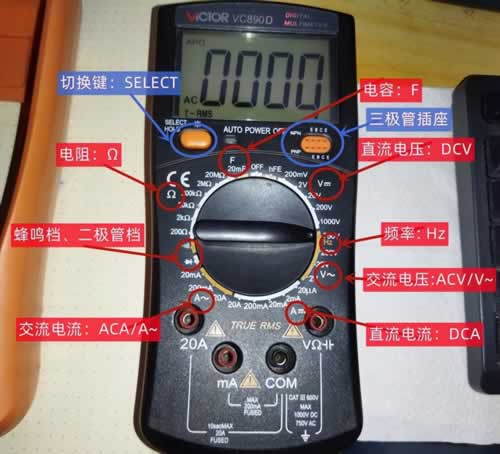

万用表上各种符号代表的意思

万用表，又称为复用表、多用表、三用表、繁用表等，是电力电子等部门不可缺少的测量仪表，一般以测量电压、电流和电阻为主要目的。下面，小编以

胜利仪器 Victor VC890D 数字式万用表

来讲解一下万用表上面的各种符号代表的具体意思。

1.电阻：Ω

电阻单位的符号是“Ω”，读作“欧姆”，所以万用表上面通常用欧姆（Ω）来表示电阻挡位。

2.电容：F

电容的单位为F，读作“法拉”，万用一般用“F”来表示测量电容值的挡位。需要注意的是，法拉（F）是一个很大的单位，所以平时使用的都是皮法（pF）、微法（μF）、毫法（mF）等更小的单位。

3.直流电压：DCV或V﹉

直流电，英文为Direct Current，简称DC，所以万用表通常用DCV来表示直流电压，同时，因为直流电需要区分正负极，所以也用符号“

V﹉

”来表示直流电压档。

4.直流电流：DCA或A

﹉

电流的单位为

A

，读作“安培”，同直流电压相同，万用表通常用DCA或A﹉来表示直流电流档。

5.交流电流：A~

与前面相同，用“~”来表示交流电，用“A”来表示电流，所以万用表上“A~”表示交流电流档。

6.蜂鸣档、通断档

通断档，也称为蜂鸣档，在部分万用表上，也将蜂鸣档和二极管档合并为一个档。它主要是测试线路通断和线路压降的，是万用表日常使用非常多的一个功能。

7：二极管和三极管档

二极管档和三极管档，在普通万用表中使用得比较少，而且测量的数据相对不是很准确。二极管的档的标志是屋里雪中二极管的符号，三极管档的标志是“hFE”,三极管档配合三极管插孔使用，一般有“E B C E、NPN、PNP”等字样标注。

8.频率：Hz

频率的单位是Hz，读作“赫兹”，万用表通常用Hz来表示频率档，通常频率档与交流电压档合并在一起，利用切换开关“SELECT”来切换显示交流电压和频率。

万用表的简单使用方法

万用表的使用，通常是配合万用表表笔、量程、插孔来使用的：不同的测量场景，需要将万用表的红、黑表笔插入不同的插孔，还要将开关拨至不同挡位，否则可能烧毁万用表的保险甚至损坏万用表。

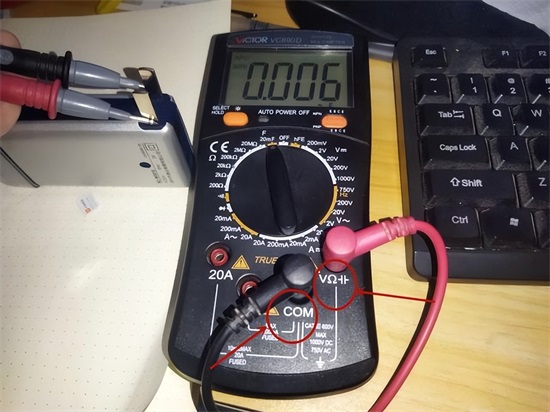

1.测量电压、电阻、电容、频率、通断二极管

测量以上这个数值时，我们将万用表的红表笔插入“V/Ω”孔，黑表笔插入“COM”孔，然后把万用表的开关分别拨至对应的量程范围之内，再将万用表的红黑表笔并联至被测电路中即可。

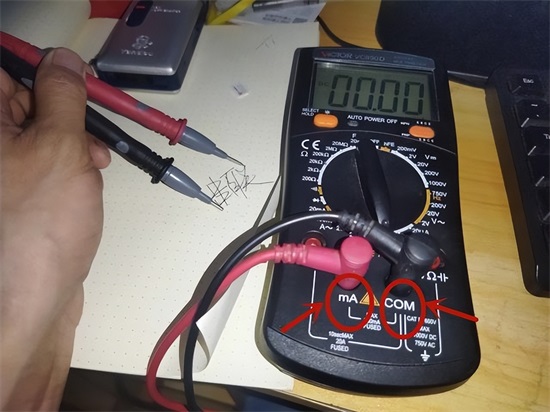

2.测量200mA以内的小电流

无论是直流电还是交流电，只要是电流在200mA以内，首先将黑表笔插入“COM”孔，红表笔插入“mA”孔，然后将开关拨至交流电流或直流电流对应的量程范围内，再将万用表串联至被测电路中，万用表显示的读数即为测量结果。

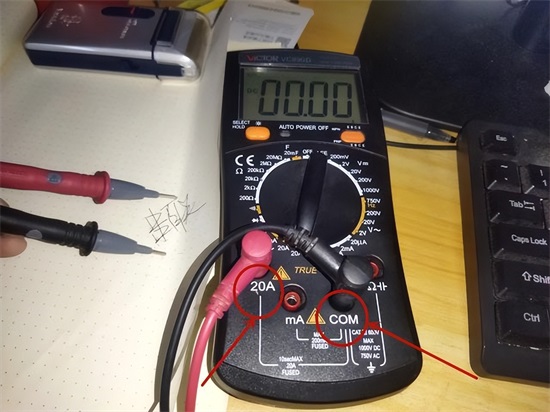

3.测量20A以内的大电流

与测量200mA以内的电流不同，万用表一般将大于200mA且小于20A的电流测量单独设置红表笔插孔——“20A孔”，黑表依然插入“com”孔，其余操作方法与测量20mA的方法相同。

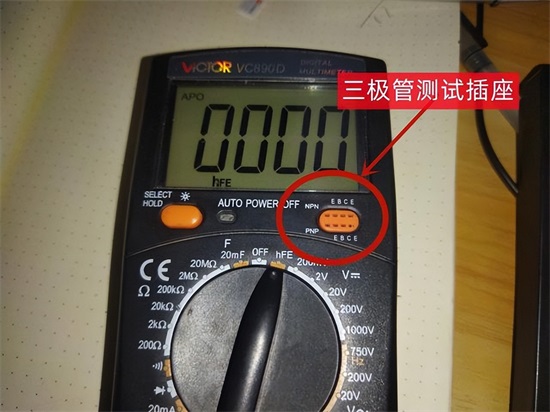

4.测量三极管的参数

测量三极管的参数比较简单，不需要用到表笔，所以红黑表笔可以插入任意插孔，测量时，将开关拨至三极管档，然后将三极管的三个管脚插入三极管插座中，读取万用表显示的读数即可。

以上就是数字万用表的简单介绍和用法，希望对大家有所帮助。
